La PRC 152 TRI produite par TRI est une radio individuelle portative fonctionnant en VHF/UHF sur fréquence manuellement réglables. Ce poste est de bonne qualité, entièrement réglable en DCS et CTCSS et donc compatible sur les PMR 446 et sur toute radios classique vendues en France
La traduction a été faite et mise en page à partir du manuel vendu avec le poste radio, tout ce qui suit a été testé physiquement sur les postes à part les menus non remplies qui ne sont pas encore déterminés. Elle sont certainement censé être programmable par PC selon les donnés du manuel mais à ce jour je ne crois pas qu'il existe de moyen fait pour. Ces parties ont été mises en bleu. Toute précisions/modification/erreurs relevées par vous ou remarques sont les bienvenues
En rouge ce qui ne nous servira pas immédiatement, allez dans le réglage de base proposé dans la mise en oeuvre pour plus de précision.
0: SQL
Le niveau de squelch est la sensibilité de votre radio à la réception,
SQL 1: onde très faible (quasi réception permanente)
SQL 9: onde très forte
1: BAND
(Fréquence de travail)
- FM: 87-108MHZ (Réception )
- VHF: 136-174.995MHZ ( Réception / émission )
- UHF0: 350-390.995MHZ ( Réception )
- UHF1: 400-470.995MHZ ( Réception / émission )
- UHF2: 480-520.995MHZ ( Réception )
2: TX-AB
Ce mode est à utiliser avec le menu 3 (BDR). En mode dual band réception, il permet de choisir d'émettre sur une des deux fréquences de réception. Sur A vous entendrez les deux fréquences (mode BDR) mais ne parlerez que sur la fréquence du haut, sur B vous parlerez que sur celle du bas.
3: BDR
Dual frequency standby, dans ce mode vous êtes en réception sur deux fréquences différentes à la fois. Point particulier vous émettrez sur la dernière fréquences reçut, pour bloquer votre émission sur une des deux fréquences => menu 2
Pour optimiser le fonctionnement de ce mode, mettez le menu 7 (SAVE) sur OFF
4: TXP
Votre puissance d'émission, high: 5W; low: 0,5W
5: TOT
Transmit over time, le temps maximum d'émission réglable de 15s à 600s, au delà la communication se coupe automatiquement.
6: STEP
Différentes valeurs du pas de réglage des fréquences, vous avez le choix entre 5.00k, 6.25k, 10.00k, 12.50k et 25.00k. C'est l'écart que vous réglerez avec les boutons + et - .
Step 6.25:
446.000
=> 446.006,25
=> 446.012,5
=> 446.018,75
...
7: SAVE
Battery save mode, ce mode sert à économiser la batterie mais je ne comprend pas à quoi il sert, néanmoins ce qui est sur c'est qu'en BDR il faut le mettre en OFF pour optimiser son rendement.
8: VOX
Similairement à toutes les radios, le mode VOX est le déclenchement automatique de la transmission quand on parle devant le micro. Le niveau de sensibilité est réglable de 1 (le plus sensible) à 10 (le moins sensible). A noter que le VOX marche aussi avec un headset.
9: WN
Réglage de la largeur de la bande, narrow: étroit, wide: large
(j'utilise plutôt une bande étroite, mais je ne connais pas les + et les - des deux options)
10: R-DCS
Réception des DCS.
11: R-CTSS
Réception des CTCSS.
12: T-DCS
Transmission des DCS.
13: T-CTCSS
Emission des CTCSS.
14: ABR
Auto backlight, dans ce mode on va juste régler combien de seconde l'écran va rester allumé après une émission/réception. Réglable entre 1 et 5s (1,2,3,4,5)
15: BEEP
Le menu pour régler une tonalité à chaque appuis de touche.
16: ANI-SW
Ce menu permet (ON) ou non (OFF) d'afficher les ANI (automatic number identification).
17: OPTSIG
Activer le DTMF (Dual Tone Multi Frequency) pour encoder le signal.
18: SPMUTE
N'est actif qu'avec le DTMF en marche, règle si vous décidez de ne capter que les autre radios en DTMF ou toutes les autres radios.
OR: Vous recevez tout le monde
QT: Vous recevez tout le monde
AND: Vous ne recevrez que les appels sélectifs (ANI ID)
19: ANI-ID
Votre numéro d'abonné de réseau. Programmable par PC (actuellement impossible faute de câble). Il sera utile pour les appels sélectifs et de groupe.
20: RING-T
La radio sonnera quand elle recevra une communication en DTMF, ce menu règle le temps d'attente entre la sonnerie et l'ouverture de la communication.
21: DTMFST
Options de transmissions des code DTMF,
OFF= OFF
DT-ST= Transmettre son code DTMF manuellement via le clavier pendant l'émission.
ANI-ST=Transmettre son code DTMF automatiquement pendant l'émission.
DT+ANI=Transmettre son code DTMF via le clavier ou automatiquement pendant l'émission.
22: S-CODE
Ce menu marche avec le menu 24 (PTT-ID). Ils correspondent aux choix de code DTMF pré-enregistrés par PC dans votre radio que vous voulez envoyer.
Les options d'envoie sont dans le menu 24.
23: SC-REV
Ce menu sert à régler le balayage des fréquences
TO = Le balayage reprend après 5s d'attente sur la première fréquence qui émet
CO = Le balayage s'arrête sur la première fréquence qui émet et reprend 3s après que cette fréquence ai arrêté d'émettre
SE = Le balayage s'arrête définitivement sur la première fréquence qui émet
24: PTT-ID
Options de transmission de vos code DTMF:
OFF = OFF.
BOT = Transmet quand on appuis sur le PTT.
EOT = Transmet quand on relâche le PTT.
BOTH = Transmet quand on appuis et quand on relâche le PTT.
25: PTT-LT
Réglage du temps que la radio mettra avant d’émettre le code ANI pendant une transmission
26: MDF-A
Mode d'affichage de la première ligne A quand on passe en mode channel:
FREQ: la radio va afficher la fréquence du canal programmé
CH: la radio va afficher le numéro du canal programmé
NAME: en cas de programmation ordinateur on peut afficher le nom du canal, si aucuns nom n'est rentré la radio passe par défaut en "CH"
27: MDF-B
Même menu que le 26, s'applique à la ligne B
28: BCL
Busy channel lockout. Bloque à l'émission le poste radio après que celui ci ait reçut un signal radio.
29: AUTOLK
Auto verrouillage du clavier quand on n'effectue aucunes opération pendant 10s, se déverrouille en appuyant 2s sur la touche CLR
30: SFT-D
Frequency ship direction. Ce menu permet d'émettre sur une autre fréquence que celle de réception, la valeur de la différence étant réglable dans le menu 31. On peut émettre sur cette valeur + ou - la valeur par rapport à la fréquence de réception.
Ex:
Je règle la SFT-D sur +
Je règle l'offset à 00.050k (menu 31)
Je vais recevoir mes communications sur 446.812,5, mais je vais émettre sur 446.312,5 (-00.050)
31: OFFSET
Réglage de la valeur de la différence de valeur entre émission/réception du menu 30. (00.000/00.010 ... 69.990)
32: MEMCH
Se reporter au spoiler réglage des canaux
33: DELCH
Se reporter au spoiler réglage des canaux
34: WT-LED
Réglage de la couleur de l'écran en navigation
35: RX-LED
Réglage de la couleur de l'écran en réception
36: TX-LED
Réglage de la couleur de l'écran en émission
37: RESET
Tout remettre à 0
I) Réglages initiaux:
Ces réglages sont à faire de base, pour une utilisation classique, la plupart des OFF le resteront par la suite
Réglage menu:
Menu 2-3-7-8-10-11-12-13-15-17-20-21-24-28-29-30 => OFF
Menu 0 => 5
Menu 4 => LOW
Menu 5 => 60
Menu 6 => 6.25K
Menu 9 => WIDE
Menu 14 => 3
Menu 16 => ON
Menu 18 => OR
Menu 22 => 1
Menu 23 => TO
Menu 25 => 0
Menu 26-27 FREQ
Menu 31 => 10.000
Menu 32-33-34-35-36-37 => On s'en fous
Votre radio est maintenant prête à servir.
II) Rentrer une fréquence pour émettre/recevoir:
Avant tout réglage il est important de savoir dans quelle plage se situe votre fréquence.
Soit:
- VHF (136-174.995)
- UHF1 (400-470.995)
Prenons un exemple: On veut avoir la fréquence 446.006.25 (Canal PMR 1)
Réglage menu:
Menu 1 => UHF1
Menu 6 => 6.25
Réglage clavier:
Taper les touches => [4] + [4] + [6] + [0] + [0] + [0]
Taper la touche => [+]
Votre fréquence 446.006.25 (PMR 1) est maintenant réglée
III) Régler ses DCS et CTCS:
Je rappelle que des tableaux de réglages sont posté au dessus, ils ont été modifiés et ADAPTES (pour PRC) par rapport aux sources internet.
Il est important de bien régler les R-DCS/T-DCS et les R-CTCS/T-CTCS aux même valeurs, par exemple si R-DCS: D026N alors T-DCS: D026N.
Réglage menu:
Menu 10 => D026N (DCS 3)
Menu 11 => 77.0HZ (CTCS 4)
Menu 12 => D026N (DCS 3)
Menu 13 => 77.0HZ (CTCS 4)
Votre fréquence 446.006.25 (PMR 1) est maintenant réglée en DCS 3 et CTCS 4.
IV) Réglages pratiques:
Ecouter la radio:
Réglage clavier:
Taper la touche => [ENT]
Taper les touches => [+] ou [-]
Envoyer une alarme:
Réglage menu:
Menu 16 => ON
Réglage clavier:
Taper la touche => [EXIT menu] pendant plus de 2 secondes
Taper la même touche [EXIT menu] ou [PTT] pour couper la couper
Appels général, groupe d'appels, appels sélectifs:
Réglage menu:
Menu 16 => ON
Menu 17 => DTMF
Menu 18 => AND
Menu 20 => 1
Menu 24 => EOT (Uniquement si vous souhaitez envoyer votre ANI ID pendant vos transmissions)
Réglage clavier:
Appel général:
Taper les touches => [ ] + [ ] + [ ]
Appel du groupe 8:
Taper les touches => [8] + [ ] + [ ]
Appel sélectif:
Taper l'ANI ID de la radio à appeler => [8] + [0] + [8]
Ecouter deux fréquences:
Réglage menu:
Menu 3 => ON
Menu 2 => A ou B selon la fréquence que vous voulez bloquer en émission
Déjà quelques petits rappels de fréquences:
Les PMR446
I) Préparation du canal a programmer:
Il faut commencer par vider les canaux, pour cela RDV au sous menu 33:
Je valide avec le bouton haut et j'obtient sa:
Je revalide encore une fois:
On remarque que le CH devant le 90 a disparu, le canal 90 est donc vide de toute programmation.
II) Programmation du canal:

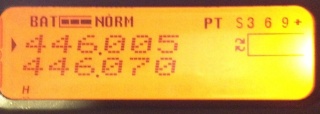

Réglage de votre fréquence sur le canal a programmer
Réglage des CTSS et des DCS
On vérifie que le canal soit vide
Puis aller dans le menu 32, menu du haut, sélectionner le canal a enregistrer (le même que celui que vous avez vidé)
Re appuyer sur le menu du haut, vous obtiendrez l'image suivante
On remarque que devant le numéro du canal il est écrit CH, le canal est donc enregistré
Pour passer la radio en canal et non en libre, il suffit de redémarrer la radio en restant appuyé sur le menu du haut, ce qui donne
Nota: Dans la programmation vous pouvez tout régler pour votre canal, la puissance, BDR, narrow, SQL...
Le HP qui marche même avec le headset:
Dans le PRC il y a 5 fils câblés sur la prise mbitr du poste: ABCDE. Sur ces 5 fils, ABCD servent pour le HP et le micro, tandis que E est la en "spare". Pour ne plus avoir le pb du HP+headset il faut câbler les fils A et E ensemble, soit en le faisant dans le PTT ou faire un pont de soudure dans la prise.
Quel headset + PTT utiliser:
La plupart des problèmes viennent de l'utilisation de PTT repro avec headset RS ou le contraire, ce qui pose des problèmes de compatibilité.
Câblage des prises qui doit être pareil:
-Les headsets repro et les PTT en repro sont généralement en HP/HP/MC/MC
-Les headsets RS et leurs PTT sont généralement en HP/MC/HP/MC
Problèmes de micros:
Les PRC utilisent des micros électrique Hight Impedance (entre 1000 et 1500 ohms).
Il est donc important pour tout ce qui est SORDIN (libérator compris) ou COMTAC de modifier le câblage à l'aide de composants électriques.
Ce montages existent je l'ai réalisé et expérimenté sur COMTAC, SORDIN et LIBERATOR avec succès ! |
Vous avez un doute ou vous voulez adaptez un système sur votre PRC ? Mp moi à propos de votre demande
Je vous demande de ne pas recopier ce sujet pour le copyrighter partout en le faisant passer pour le votre. Indiquez le forum et dites aux gens de venir le lire ici il sera toujours ouvert.
MAJ 04/01/2015 Belette
